Circuito eléctrico en serie - Potencia útil y total

Correspondiente a 3º-4º ESO, resolveremos un ejercicio de física y/o tecnología. En este caso, sobre un CIRCUITO ELECTRICO SERIE, compuesto por un generador de corriente continua con una resistencia interna r, conectado a una resistencia R de 11 ohmios. En primer lugar, hallaremos la resistencia equivalente del circuito y la intensidad total a partir de la LEY de OHM. Posteriormente averiguaremos la relacion de potencias del circuito: POTENCIA total en los bornes del generador, potencia perdida, potencia UTIL y, finalmente, el rendimiento µ del generador.

Agregar a mi mochila
0/ 394

* Para utilizar tu mochila o guardar tu progreso y acumular energy points debes ser usuario registrado. Regístrate o inicia sesión

Material adicional

* Los materiales marcados con el símbolo de la estrella () sólo serán accesibles para usuarios PRO. Conviértete en PRO

Foro de preguntas y respuestas

Haz una nueva pregunta * Para dejar preguntas en el foro debes ser usuario registrado. Regístrate o inicia sesión

  • Usuario eliminado
    hace 2 semanas
    flagflag

    hola unicoos buen día. tengo un problema con un ejercicio me podrías ayudar, lo que pasa es que apenas estoy entrando en tema de circuitos y no entiendo muy bien algunas cosas. necesito que me ayuden con este ejercicio. seria de gran ayuda muchas gracias .


    replythumb_up0 voto/sflag
    icon

    Raúl RC
    hace 2 semanas

    Lo siento Yineth pero unicoos no se dedica a resolver problemas universitarios. Te recomiendo preguntar en el foro de tecnología, a ver si alli pueden ayudarte.

    Por último decirte que todas las preguntas que no tengan que ver con el vídeo explicado deben hacerse siempre en el foro general correspondiente, ok?

    Muchas gracias y espero te ayuden ;)

    thumb_up0 voto/sflag
  • Usuario eliminado
    hace 3 semanas, 6 días

    hola buen día unicoos
    tengo un  problema, lo que pasa es que inscribí circuitos eléctricos y dispositivos que es una materia que tengo que ver y resulta que no tengo buen material para estudiar, seria tan amables y me recomienda bibliográficas para estudiar.
    tengo algunas pero no son muy entendibles me cuesta trabajo entender esos libros. seria de mucha ayuda si me ayudaran en eso. muchas gracias

    replythumb_up0 voto/sflag
    icon

    Antonio Silvio Palmitano
    hace 3 semanas, 6 días

    Puedes recurrir a los textos de los autores clásicos, que aquí en mi país son los de los profesores estadounidenses: Sears-Zemanski, Tipler, Serway y Alonso-Finn, entre muchos otros.

    Espero haberte ayudado.

    thumb_up0 voto/sflag
  • icon

    Ikram Ammari
    el 2/12/18

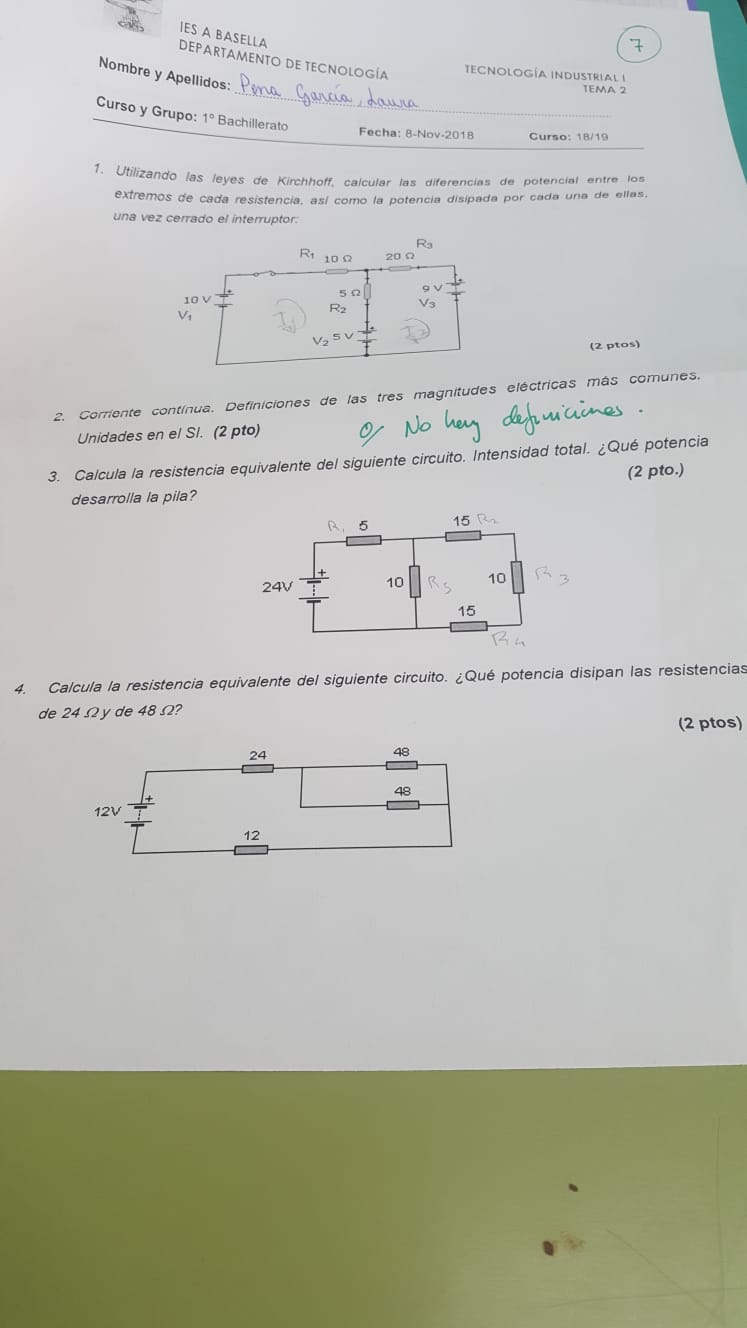

     como puedo resolver el ejercicio 4 por favor

    replythumb_up0 voto/sflag
    icon

    Raúl RC
    el 2/12/18

    Para preguntas que no tienen que ver explícitamente con este vídeo debes usar el foro general.

    No obstante en tu caso concreto deberas aplicar los conceptos de asociacion en serie de resistencias, tal y como el profe explica en el vídeo que tienes en esta página.

    En tu caso para calcular la resistencia equivalente has de fijarte que las resistencias de 48 Ω estan en paralelo, con lo cual:

    1/Rp=1/48+1/48=>Rp=24Ω

    Finalmente la sumas en serie con las otras dos resistencias y finalmente:

    Requivalente=24+24+12=60Ω

    Para hallar la potencia que disipa la resistencia de 24 ohmios has de aplicar la expresion P=V·I sabiendo que la intesidad que circula por la primera resistencia la hallamos mediante la ley de Ohm: V=I·R=>I=12/24=0,5 A

    Por tanto para la resistencia de 24 ohm:

    P=V·I=I2·R=0,52·24=6W

    Para la de 48 ohm has de saber que la intensidad se reparte cuando llegas a la conexion en paralelo, con lo cual deberias hallar previamente la intensidad que pasa por la resistencia de 48, que será:

    V=I·R=>I=12/48=0,25 A, con lo cual

    P=I2·R=0,252·48=3W

    Mejor? ;)

    thumb_up1 voto/sflag
  • icon

    Vic
    el 11/8/18

    Una pregunta, ¿el símbolo del rendimiento no es como una especie de n ?  ¿o ambas son válidas?

    Muchísimas gracias!

    replythumb_up0 voto/sflag
  • icon

    Cesar Corbalan
    el 16/5/18
    flag

    Quiero aprender aceleración

    replythumb_up0 voto/sflag
    icon

    Raúl RC
    el 16/5/18

    Para dudas que no tienen que ver explicitamente con este vídeo, debes usar FORO GENERAL de física

    thumb_up0 voto/sflag
  • icon

    Jorge Guillen
    el 20/9/17

    hola David, una consulta que es ddp porque se que fem es fuente electro motriz no? entonces que viene siendo ddp?

    replythumb_up1 voto/sflag
    icon

    Raúl RC
    el 21/9/17

    ddp es la diferencia de potencial o caída de tesnión entre dos bornes

    thumb_up1 voto/sflag
  • icon

    Snahider Aliaga
    el 13/9/17

    Cuanto soporta como maximo un motor de 6v

    replythumb_up0 voto/sflag
    icon

    Raúl RC
    el 16/9/17

    Perdona, pero no entiendo tu pregunta

    thumb_up0 voto/sflag
  • icon

    NURIA
    el 6/6/17
    flagflagflag

    donde puedo encontrar explicacion y ejercicios resueltos de circuitos de condensadores de tecnologia?


    replythumb_up1 voto/sflag
    icon

    Raúl RC
    el 7/6/17

    Lo lamento Nuría, pero los ejercicios que propones se salen del contenido de unicoos

    thumb_up0 voto/sflag
  • icon

    Efren
    el 4/6/17

    ¿Hay material adicional de este tema?

    replythumb_up0 voto/sflag
    icon

    Raúl RC
    el 4/6/17

    Mira en los recursos

    thumb_up0 voto/sflag
  • icon

    Jibanyan
    el 4/6/17
    flag

    me puedes ayudar a entender?

    replythumb_up1 voto/sflag
  • icon

    Adriana Paredes
    el 27/3/17

    Y:


    Calcula la intensidad de corriente que circula por un punto de un cable por el que pasa una carga de 1 C en 2,5 segundos.

    replythumb_up0 voto/sflag
    icon

    Diego Cornejo
    el 1/4/17

    Intensidad es igual a la carga sobre el tiempo ;)


    thumb_up0 voto/sflag
  • icon

    Adriana Paredes
    el 27/3/17

    ¡Ayuda!:


    Un motor de 6 V consume alrededor de 0,2 A cuando está en funcionamiento. ¿Qué potencia desarrolla?

    replythumb_up0 voto/sflag
    icon

    Raúl RC
    el 12/4/17

    P = I·V = 6·0,2 = 1,2 W

    thumb_up0 voto/sflag
  • icon

    DashMax 11
    el 8/3/17

    Podrias hacer un video explicando los circuitos electricos con resistencias en paralelo?

    replythumb_up0 voto/sflag
    icon

    Raúl RC
    el 13/4/17

    A ver si este te sirve ;)

    https://www.youtube.com/watch?v=tbZ4X747ypc&list=PLOa7j0qx0jgNEhx5RhK9NtocL05Qw_5W2&index=2

    thumb_up0 voto/sflag
  • icon

    Nayra Dominguez Abellan
    el 11/7/16

    no entiendo como hay que poner las maquinas voltemètres y como calcular las intensidades

    replythumb_up1 voto/sflag
    icon

    David
    el 13/7/16

    Los voltimetros siempre en paralelo... Para hallar las intensidades lo explico en este vídeo y en el siguiente...

    thumb_up2 voto/sflag
  • icon

    jonthan alberto herrera sanchez
    el 16/3/16
    flagflagflag

    hola buenos dias tengo un proyecto el cual se necesita un generador de 50000 v el cual cea continua como le podria hacer

    replythumb_up0 voto/sflag
  • icon

    Christian
    el 10/2/16

    Una pregunta ,esta correcto decir a una magnitud de potencia watt o vatio?

    replythumb_up0 voto/sflag
  • icon

    mfdezalonso
    el 20/5/15

    ¿En que se mide la potencia, si el potencial se mide en voltios?

    replythumb_up1 voto/sflag
  • icon

    E
    el 13/5/15

    David, por casualidad no tendrás vídeos sobre este tema, pero algo más básico? Estoy empezando el tema,y jamás lo he dado en la eso.

    replythumb_up2 voto/sflag
    icon

    David
    el 14/5/15

    No, sorry... Este es el más básico... Animo!! BESOSSSS!

    thumb_up3 voto/sflag
  • icon

    JBalvin
    el 5/2/15

    A ver si estoy en lo correcto es que todavía no he entendido muy bien el concepto entre ddp y FEM.

    En este problema la FEM es 6v, y la ddp es 5,5v ?

    replythumb_up3 voto/sflag
    icon

    David
    el 5/2/15

    Exacto!

    thumb_up2 voto/sflag
