Hola Jose Antonio:

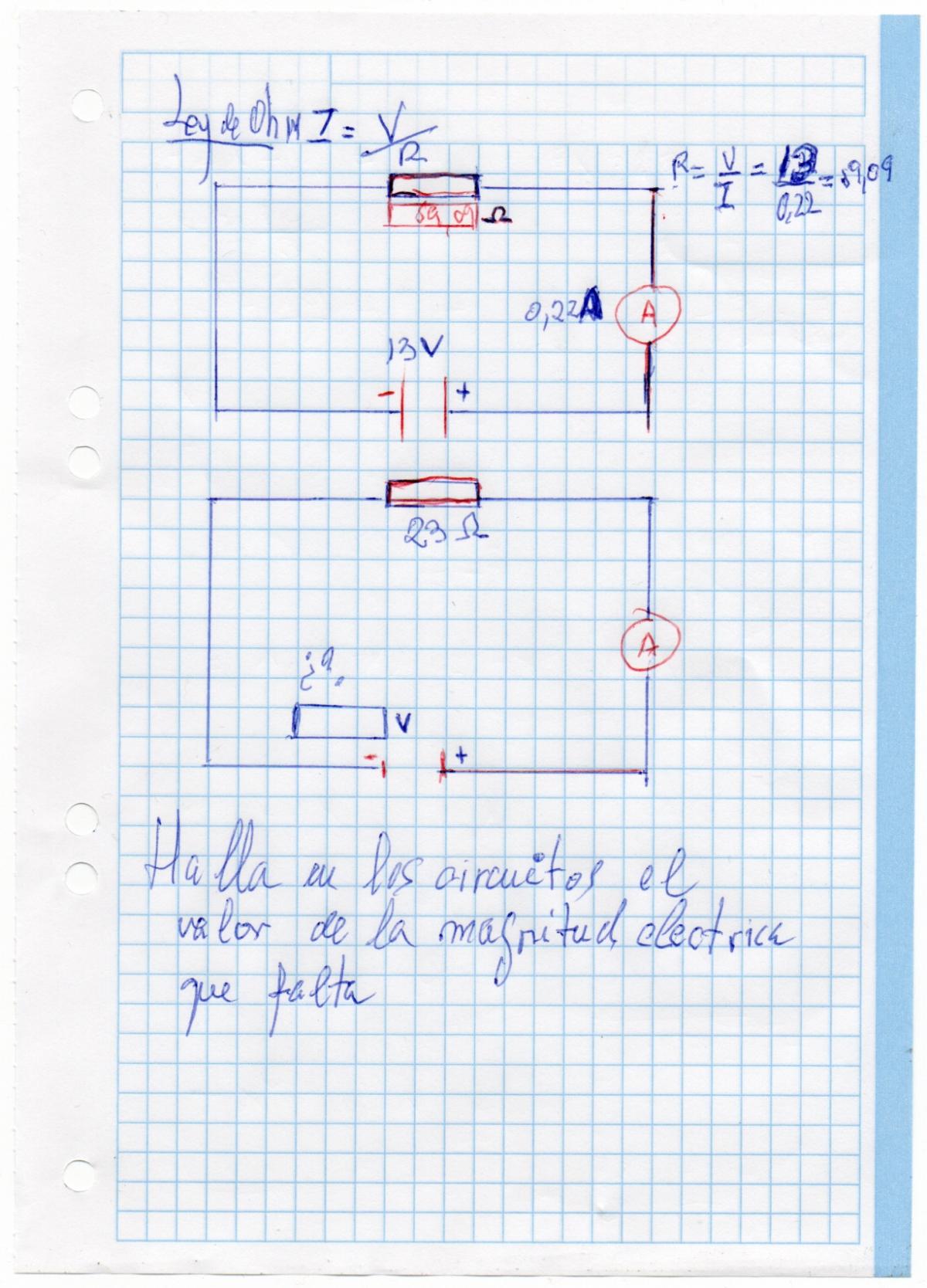

El segundo enunciado esta incompleto, como ves dice "Halla el valor de la magnitud electrica que falta" y aqui faltan dos asi que .... Es correcto el uso de la ley de Ohm asi que conocida la resistencia (23 Ω ) con el otro parametro (V o I) averiguaremos el faltante (I o V).

Nos vemos!!!!

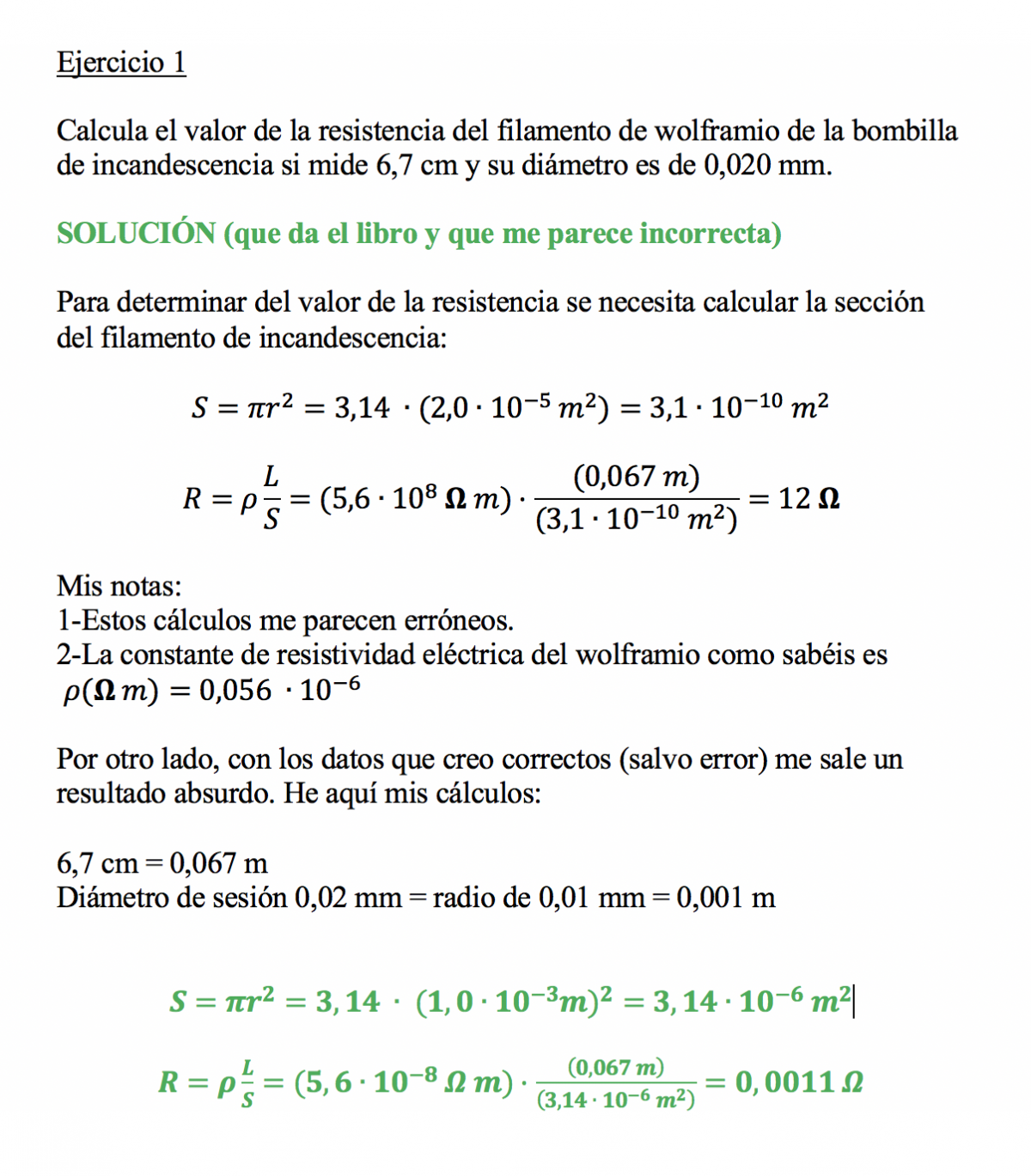

Esta bien el resultado del libro, lo que pasa es que tiene errores de transcripción. Te los menciono a continuación:

Al calcular la sección se coloca como magnitud de radio 2.0x10^-5 y el valor correcto es 1.0x10^-5.

En el mismo calculo de la sección, no elevan correctamente al cuadrado el radio. Solo elevan la unidad, pero no la magnitud.

En el calculo de la resistencia, al colocar el valor de la resistividad se coloca 5.6x10⁸ en vez de 5.6x10^-8, que es el valor correcto.

Si haces estas correcciones veras que los resultados te van a cuadrar.

Los resultados hechos por tu parte no te salen debido a que dices que 0.01 mm = 0.001 m, que no es correcto.

Lo correcto es: 0.01 mm = 0.00001 m = 1x10^-5 m

Corrige esto y veras que vas a dar con el mismo resultado del libro.

Es cierto Francisco, ellos se han equivocado en la transcripción de datos y en el radio y yo en la conversión de 1,01 mm a 0,00010 m.

Ahora ya me sale. Muchas gracias.

Hola Calorina:

Disculpa por mi tardanza en responder.

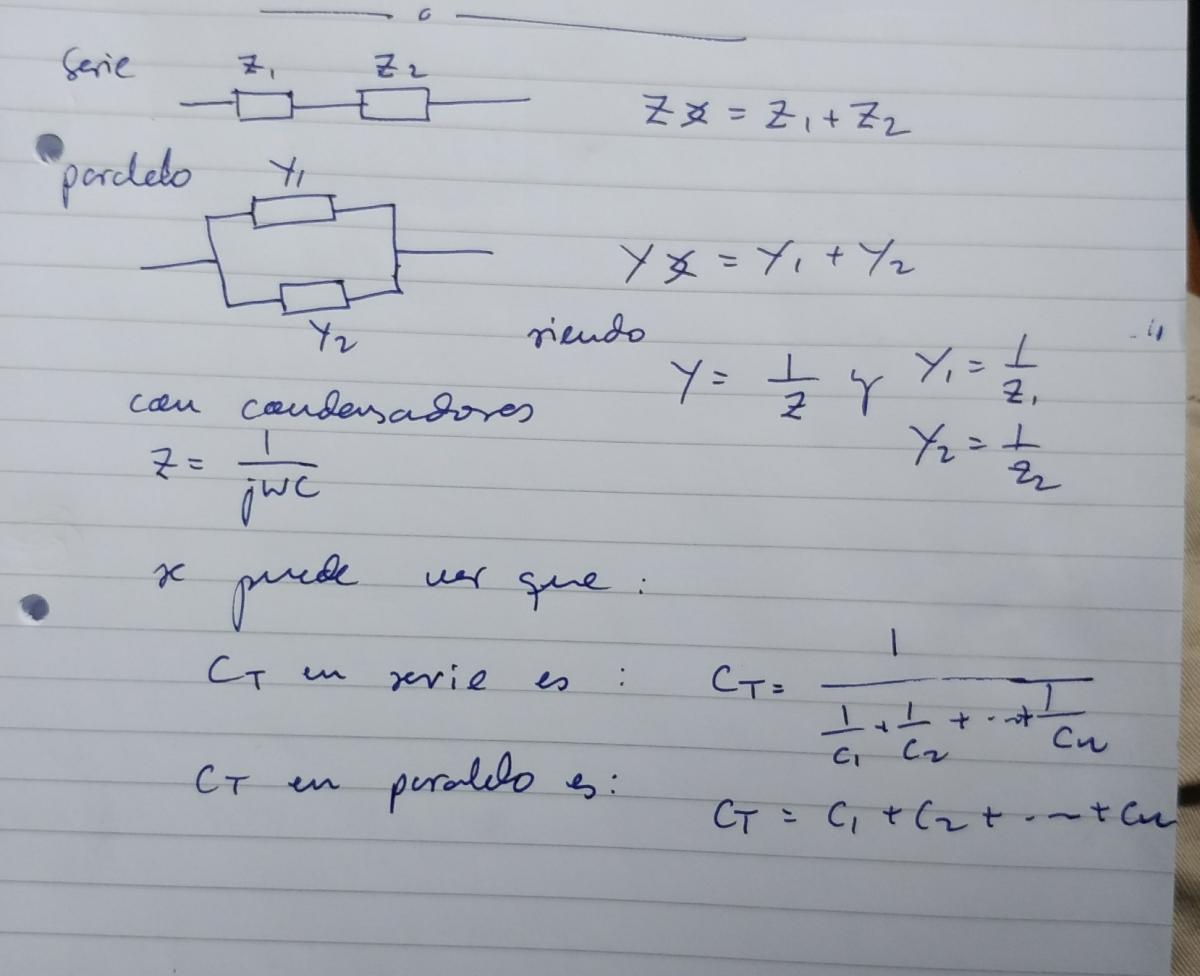

La respuesta es sencilla sin mas que conocer como son las impedancias y admitancias equivalentes en serie y en paralelo respectivamente

Si quieres ver una explicacion, aqui: https://www.youtube.com/watch?v=vysLa8EVOlI

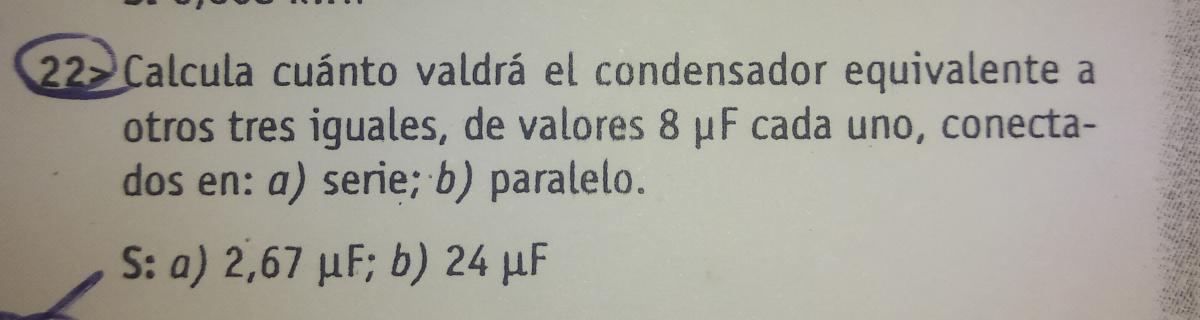

Con las expresiones de C_T que he puesto la imagen de arriba puedes verificar que las soluciones que dan son las correctas para los tres condensadores del enunciado.

Nos vemos!!!!!!

Hola Aleja:

Nos vemos!!!

Hola Aleja!:

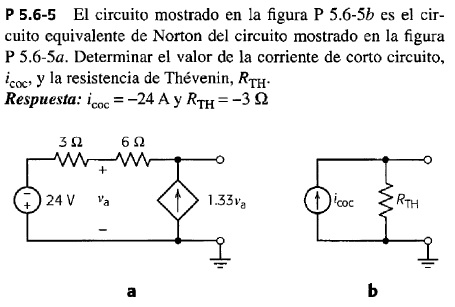

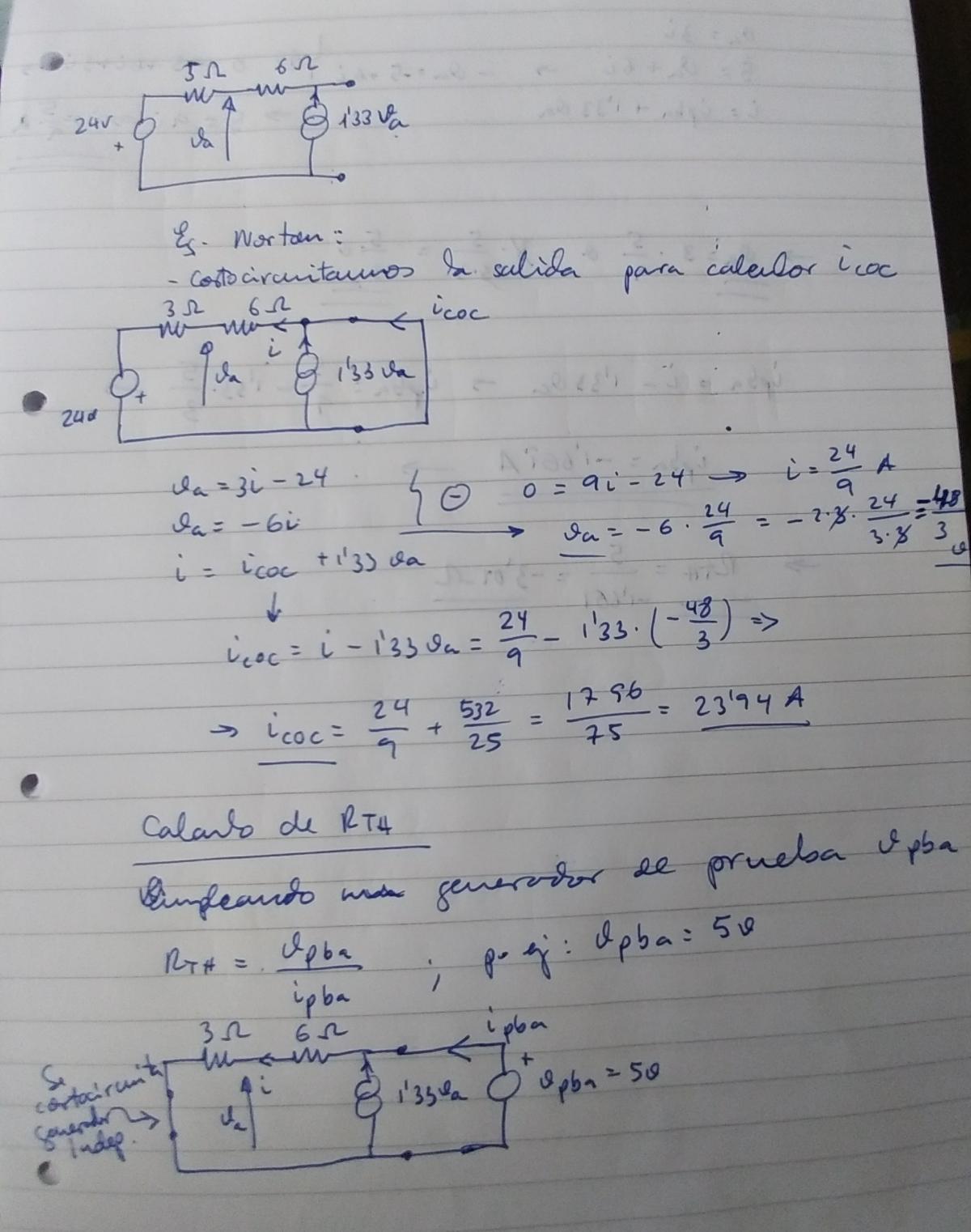

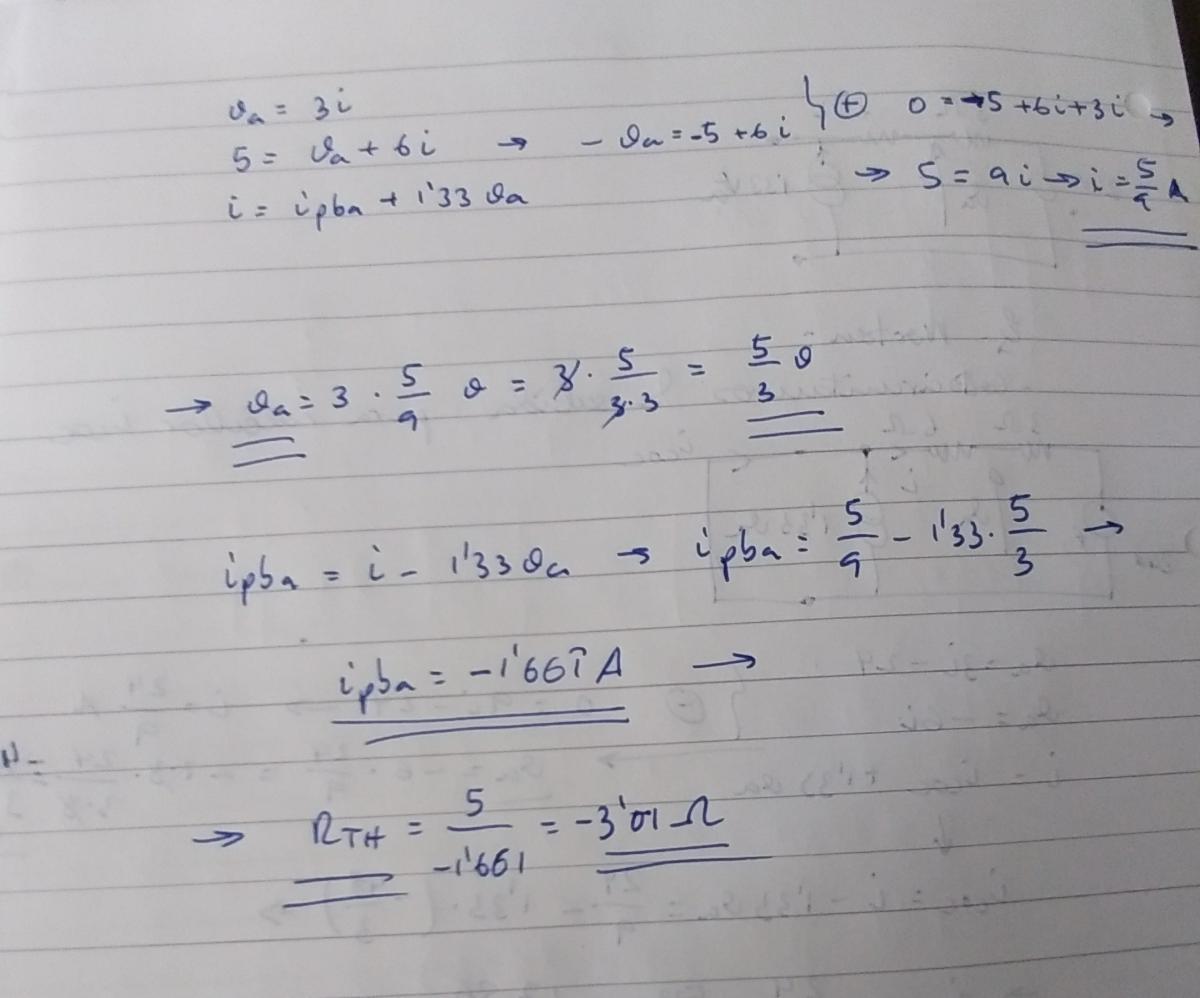

Veo que pasan los dias y no propones soluciones. Por si te sirve te anexo la mia.

Nos vemos!!!

Hola Aleja:

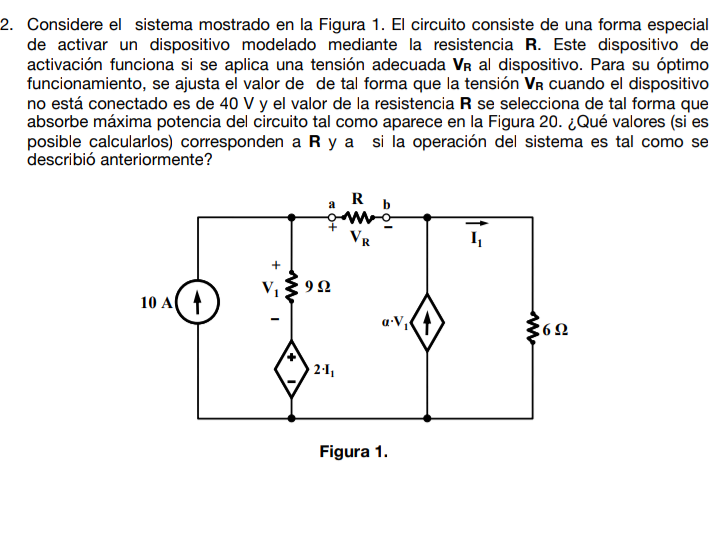

Por favor revisa el enunciado porque creo que tiene erratas faltando algun dato, asi como cita la Figura 20 ¿????

Revisa y corrigelo.

Nos vemos!!!!

Hola Aleja:

Siento que mi comentario no te haya ayudado en nada. Esperaba que revisaras el enunciado y lo corrigieras para poder ayudarte. Asi no puedo.

Nos vemos!!!

Hola Soniagarcia28!

Lo siento pero no tengo ningun criterio para aconsejarte.

Nos vemos!!!

Hola Aleja!:

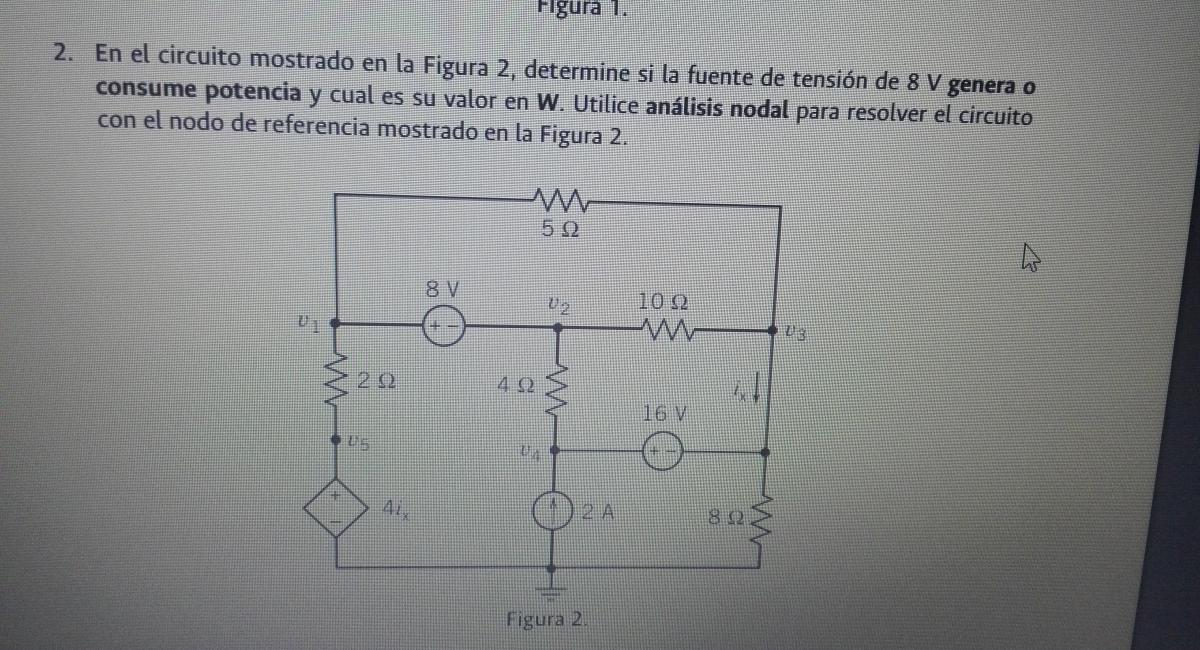

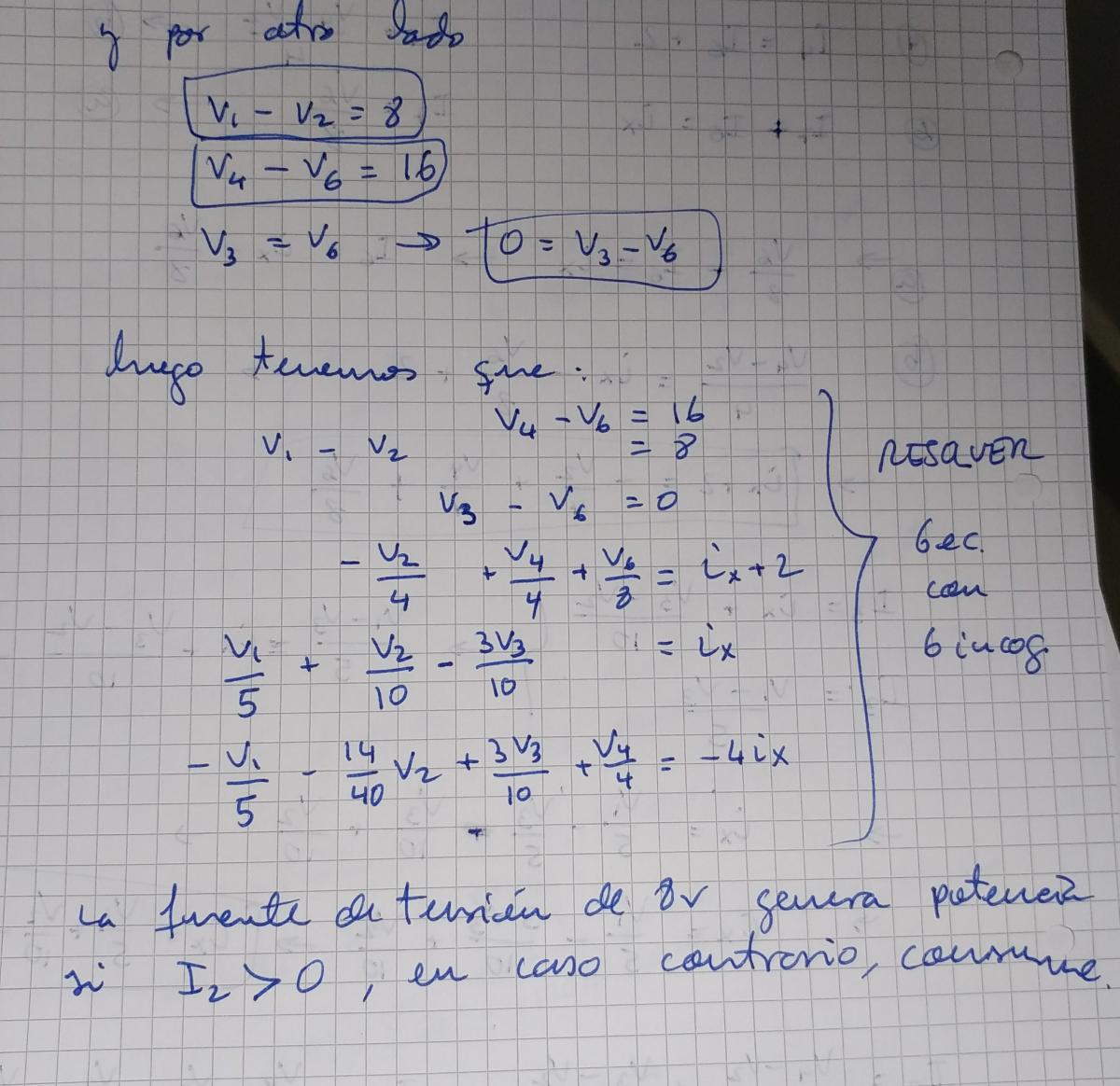

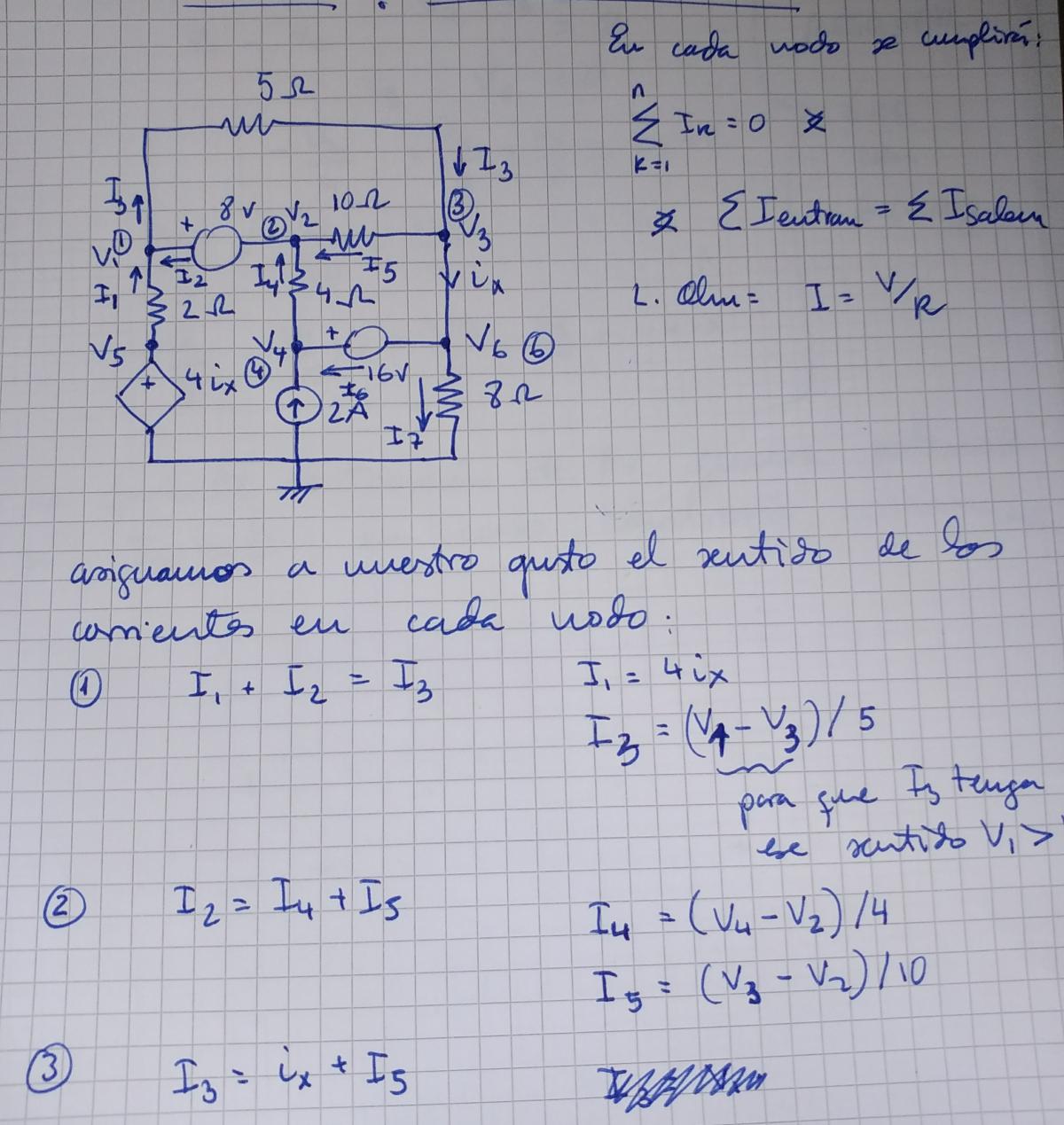

Para resolver por nodos tienes solo que marcar corrientes en cada rama, a tu gusto, y establecer la ecuacion de manera que se cumpla que la suma de todas las corrientes entrantes es igual a la suma de todas las corrientes salientes. Ademas tener en cuenta le ley de Ohm: I=V/R y obtener un sistema de ecuaciones con tantas ecuaciones como incognitas.

Te lo escribo en las imagenes.

Por ultimno el generador de 8v generará potencia si la corriente es saliente por su nodo positivo, en caso contrario consumirá.

Nos vemos!!!!

Hola Quiroga:

Echa un vistazo a esta presentacion que creo te ayudará, https://www.minagricultura.gov.co/ministerio/recursos-humanos/Actos_Administrativos/Informe_2.pdf

Nos vemos!!!

Hola Jesús!

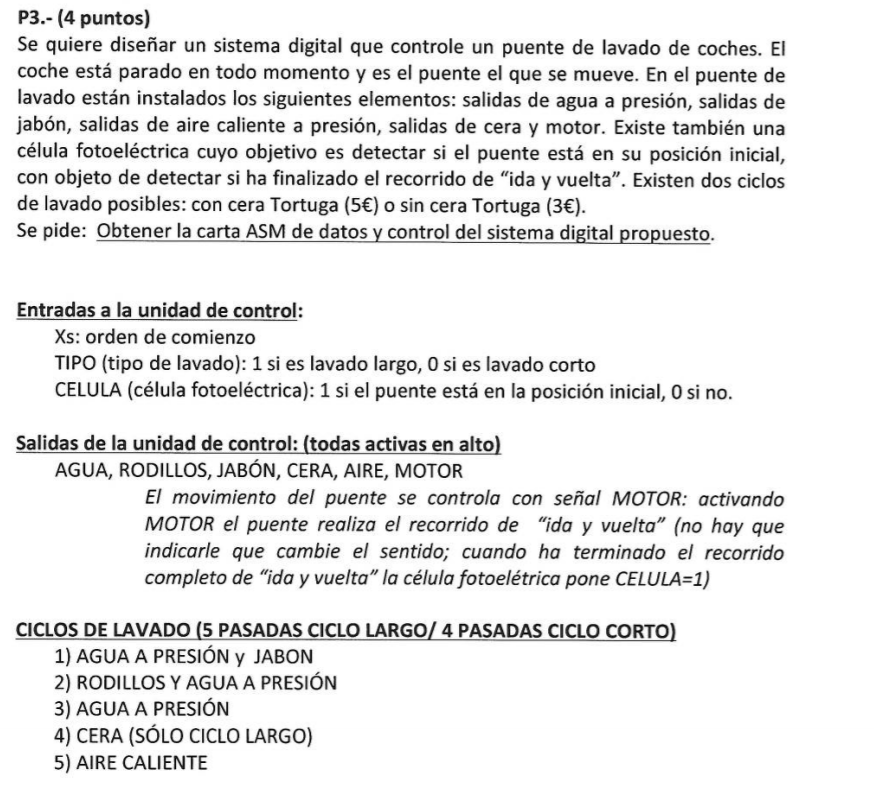

Yo creo que es perfectamente factible hacer el diagrama, pero debes comprender los requerimientos primero, ordenarlos y luego emprender el proceso de hacer la carta ASM. Es un proceso laborioso y con frecunecia tendras que volver sobre tus pasos y hacer rectificaciones.

Te pego un enlace que puede ayudarte, https://docplayer.es/46088449-Diseno-de-cartas-asm.html

Nos vemos!!!!

Por un  lado suma todas las potencias disipadas en resistencias

Por otro suma las potencias que generan los generadores del circuito.

Potencia disipada = Potencia entregada

https://youtu.be/q7TbYZ8voK0
