Foro de preguntas y respuestas de Tecnología

Haz una nueva pregunta * Para dejar preguntas en el foro debes ser usuario registrado. Regístrate o inicia sesión

  • icon

    Tomeu Palmer
    hace 19 horas, 58 minutos

    Hola,

    estoy con este ejercicio y me esta volviendo loco.

    Podéis ayudarme a plantearlo.


    El esquema de la figura representa una res de repetidores en  la que los datos se transmiten según la dirección y sentido marcados. Después de analizar un histórico de datos, se ha conseguido obtener información sobre la cantidad media , en MB Hora, de datos que se reciben o se envían desde cada nodo.




    a) (2 puntos) Suponiendo una condición de equilibrio sobre el flujo de datos que atraviesa cada nodo (es decir, el flujo de datos que entra en cada nodo coincide con el flujo total de datos que sale de cada nodo) plantead, discutid y resolved el correspondiente sistema de ecuaciones.

    b) (2 puntos) Cual debe ser el flujo de datos si, en un cierto momento, E deja de funcionar y el flujo de datos entra entre C y F es de 9000 MB.


    Gracias

    replythumb_up0 voto/sflag
  • icon

    Quiroga
    hace 1 día, 19 horas

    Hola alguien me puede echar una mano con esto? Gracias adelantadas.


    El circuito en la figura se compone de una batería con un e.m.f. ε = 18 V y resistencia interna r = 2Ω, y dos resistencias, R1 = 12Ω y R2 = 6Ω, conectadas en paralelo con la batería. Determinar:


    (a) La corriente que fluye a través de cada resistencia: r, R1, R2.

    (b) La potencia entregada por la e.m.f. y la potencia entregada por la batería.

    (c) La potencia disipada por cada resistencia.

    (d) El balance de potencia del sistema (demuestre que se mantiene).

    (e) El potencial eléctrico con respecto al suelo, en los puntos a, by c.



    replythumb_up0 voto/sflag
    icon

    JorgeGT
    hace 1 día, 13 horas

    Hola Quiroga!!!

    Este circuito se podria resolver tambien por Kirchoff o por nudos pero dado que las dos resitencias de carga van en paralelo he preferido resolverlo hayando su resistencia equivalente y una vez hayada la corriente que pasa por su resistencia equivalente, calcular la caida de tension y de ahi la corriente por cada una de ellas. Creo que es mas intuitivo y sencillo.

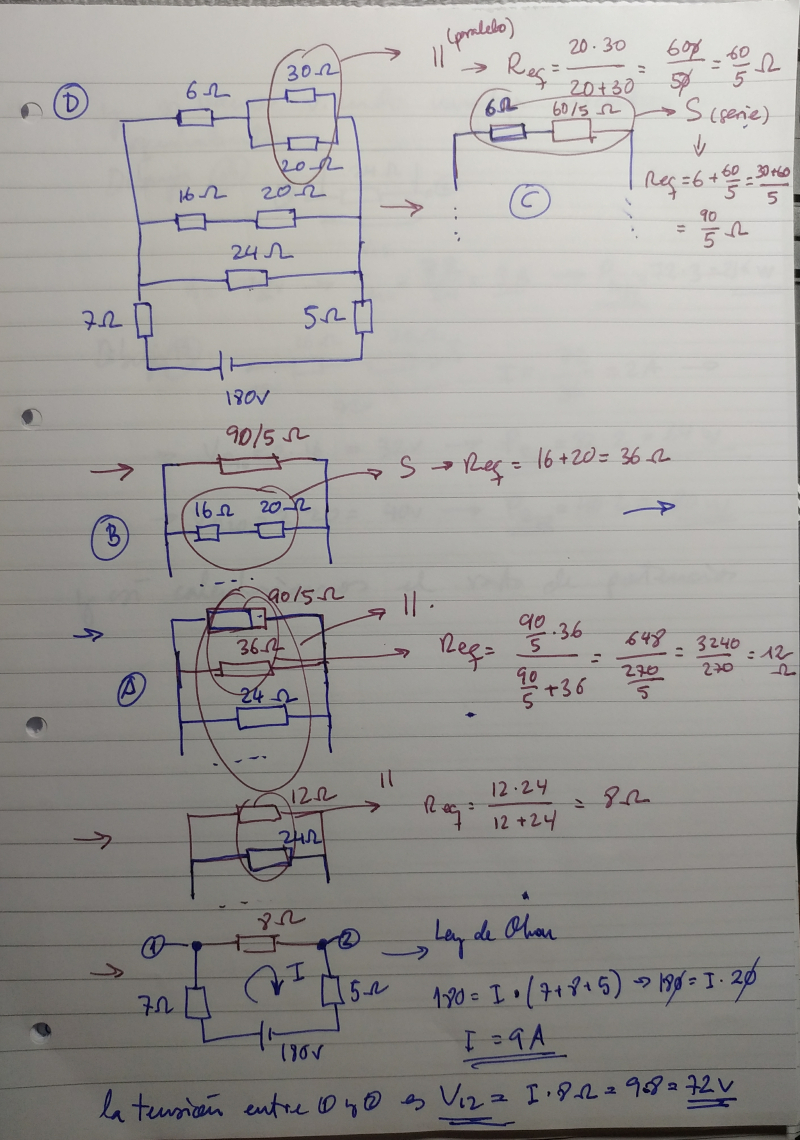

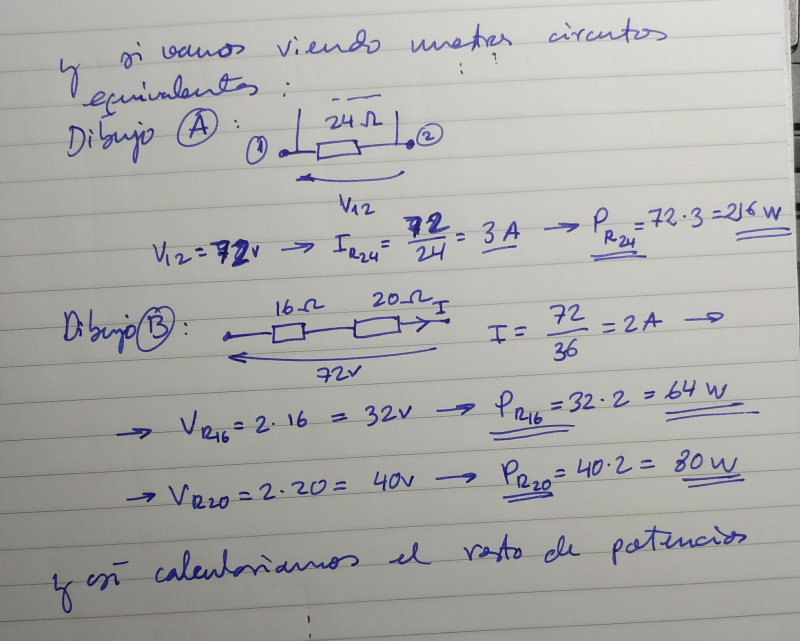

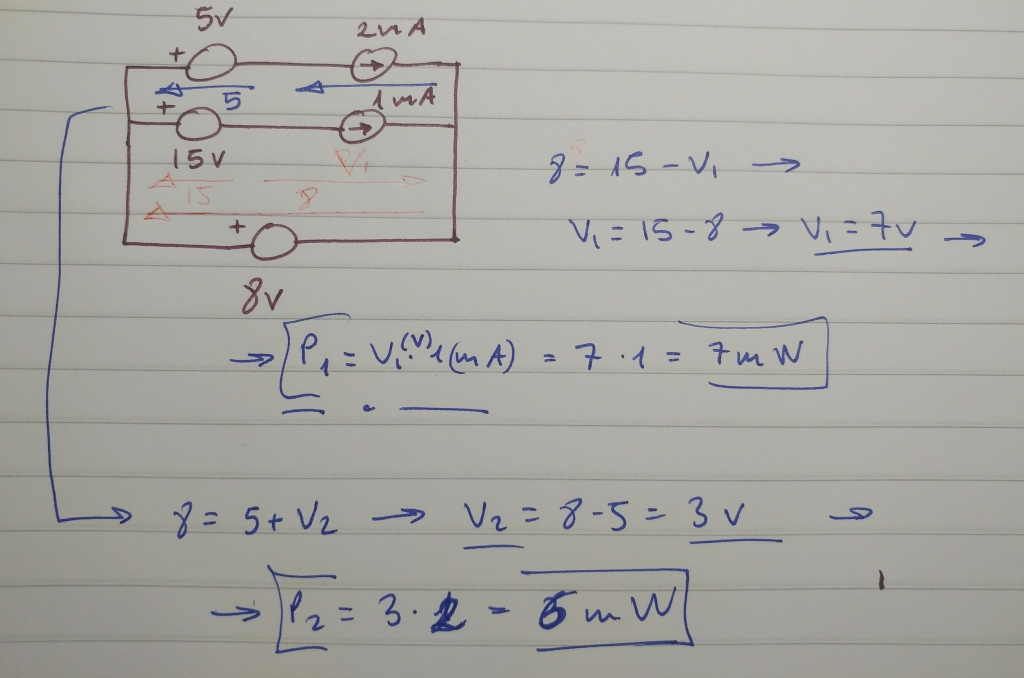

    Te pego las imagenes y las explicaciones que creo que entenderas bien.

    Nos vemos!!!!!


    thumb_up1 voto/sflag
  • icon

    jmartigar
    hace 1 día, 22 horas

    Hola! Estoy haciendo una página web en wordpress y quería poner un chat para que la gente pueda preguntar cosas como en esta web https://orbitalthemes.net . Alguien sabe cómo podria hacerlo? Gracias

    replythumb_up0 voto/sflag
  • icon

    Sergio Valer Pérez
    hace 5 días, 14 horas

    Buenas tardes, me gustaría saber si un Ohmnímetro/ Ohmetro se conecta en serie o en paralelo, contando que se haría con el circuito desconectado, gracias por la ayuda.

    replythumb_up0 voto/sflag
    icon

    JorgeGT
    hace 4 días, 20 horas

    Hola Sergio!!!!

    Un ohmetro sirve para obtener los ohmios que presenta una impedancia, por tanto una impedancia es un elemento pasivo (no contiene ningun elemento activo, fuentes de alimentacion), asi que la respuesta es que la impedancia se conectara entre sus dos bornes. Esto es serie o paralelo? bueno pues no hay respuesta porque algo es serie o paralelo referido a otro elemento pero aqui nuestro ohmetro sera una caja negra con dos bornas, no vemos lo que hay en su interior. Supongamos que el ohmetro es una bateria con una resistencia en serie y le conectamos nuestra impedancia, diremos que la resistencia y nuestra impedancia estan en serie. Imaginemos que nuestro ohmetro esta compuesto por una bateria y una resistencia en paralelo, diremos entonces que nuestra impedancia esta en paralelo con la resistencia.

    Conclusion: No podemos decir si esta en serie o en palelo porque estos conceptos se refieren a la colocacion RELATIVA de varios elementos. Esta entendido?

    Nos vemos!!!!

    thumb_up0 voto/sflag
  • icon

    Cristian Alvarez
    hace 1 semana

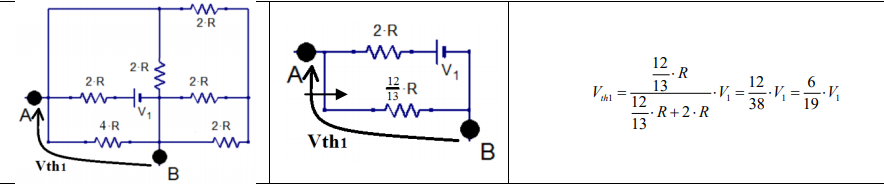

    Buenas... tengo este ejercicio en el cual me pide hallar la potencia en la impedancia conectada en el los puntos AB del circuito equivalente de Thevenin.

    intente resolverlo pero no llego al resultado que es de 23W, en la foto al final aplice divisor de voltaje para hallar la potencia de la impedancia Z, si me equivoque en algun paso me pueden corregir por favor.... intente por varios metodos y distintos caminos y llego a 45W y no llego al resultado del libro que es 23W


    replythumb_up1 voto/sflag
    icon

    JorgeGT
    hace 6 días, 15 horas

    Hola Cristian!:

    Yo la unica cosa incorrecta que veo es que marcas en el dibujo la corriente I entrante por el nudo de arriba y saliente por el de abajo d ela resistencia de 10 y al dibujar el circuito con el generador de corriente lo haces señalando la corriente hacia abajo ¿porque?. El resto lo veo bien salvo que los resoltados de fase estan alterados en esos 180 grados que has introducido al principio. EL calculo de la VTh lo veo correcto y el de la Z Th tambien. Repasa nuevamente las operaciones, pero lo veo bien ...



    Nos vemos!!!!



    thumb_up0 voto/sflag
    icon

    Cristian Alvarez
    hace 6 días, 14 horas

    Buenas estimado JorgeGT, le comento que el ejercicio es el siguiente....  intente por todos los metodos sacar esa solucion del libro pero no me sale siempre llego a 45W, lo que usted me dice sobre la corriente que pasa por la resistencia de 10 es como se muestra en la imagen del ejercicio del libro, lo unico que hice fue añadirla al circuito en su sentido que indica y luego transformarlo a su equivalente en tension conectada en seria con su resistencia y luego aplique mallas y encontre el Vth pero no puedo hallar esa potencia que me pide de la impedancia Z, y los resultados de ese libro son exactos, por eso pedia ayuda para ver si me equivoque en algo o algo estoy aplicando mal, la verdad no entiendo porque no me sale el ejercicio.


    thumb_up0 voto/sflag
    icon

    JorgeGT
    hace 5 días, 21 horas

    Hola Cristian!!!:

    Leo tus aclaraciones pero sigo sin entender porque conectas el generador de corriente en sentido contrario a como se indica en el dibujo del enunciado. Salvo esto veo correctos los calculos que indicas y a mi me sale la misma ZTh y el mismo valor de VTh salvo el angulo que a mi me sale el tuyo - 180. Tambien es correcto lo que planteas al calcular la potencia (entiendo que al pedir los watios lo que quieren conocer es la potencia activa) y a  mi tambien me salen 45 w.

    O nos hemos confundido ambos o se han confundido en el libro. Puedes volver a repasar calculos ... La buena noticia es que veo que estas manejando bien los conceptos de ctos. equivalentes de Thevenin y los calculos de circuitos en general.

    Nos vemos!!!!

    (Por cierto, que estas estudiando?)


    thumb_up0 voto/sflag
    icon

    Cristian Alvarez
    hace 5 días, 19 horas

    Buenas estimado JorgeGT, entiendo lo que me dices, entonces el generador de corriente debería estar hacia arriba no? y le comento que la unica forma en la cual me aproxime a los 23W que pide el libro es utilizando la máxima transferencia de potencia en la carga... y llego a 24.9W y de otra manera no sale porque revise como 10 veces este ejercicio y nada. ( sobre tu pregunta de que estoy estudiando pues Ing. Electrónica )

    thumb_up0 voto/sflag
  • icon

    jmartigar
    hace 1 semana, 4 días

    Hola! Estoy estudiando programación web y en concreto css. Tengo una web en la que me baila el cuerpo de la web hacia los lados en versión mobile y no tengo ni idea de cómo hacer que quede fija y no se pueda mover horizontalmente. Alguien sabe la instrucción de css que necesito? Gracias

    replythumb_up0 voto/sflag
    icon

    JorgeGT
    hace 1 semana, 2 días

    Hola Jmartingar!

    Siento que nadie haya podido ayudarte hasta ahora!

    Nos vemos!!!!!


    thumb_up1 voto/sflag
  • icon

    Susy Arteaga
    hace 1 semana, 5 días

    hola por favor  me puede ayudar a derivar.

    2(√ h2  -  x2)

    replythumb_up0 voto/sflag
    icon

    JorgeGT
    hace 1 semana, 5 días

    Hola Susy!!!

    Creo que deberias plantearlo en el Foro de matematicas ;)

    Nos vemos!!!

    thumb_up0 voto/sflag
  • icon

    Cristian Alvarez
    hace 1 semana, 6 días

    Buenas tengo este ejercicio en el cual me pide hallar V1 utilizando uno de los bornes de la resistencia de 4ohm como nodo de referencia, para resolver este ejercicio tengo

    que utilizar solo el metodo de los nodos, intente resolverlo pero siempre llego a tener 2 ecuaciones con 3 incognitas y al final me complique todo porque no se como resolver este tipo de ejercicios ya que nunca resolvi 1 donde el nodo este en medio de varios componentes. alguien me ayudaria por favor


    replythumb_up0 voto/sflag
    icon

    JorgeGT
    hace 1 semana, 5 días

    Hola Cristian!!!

    Este circuito se puede resolver por mallas planteando las tres ecuaciones, luego buscaremos como dejar una sola ecuacion con las variables I2 e V1. Hecho esto podremos ver cual tiene que ser el valor de V1 para que I2 sea igual a cero.

    Te lo pego.

    Nos vemos!!!


    thumb_up0 voto/sflag
    icon

    Cristian Alvarez
    hace 1 semana, 5 días

    Buenas estimado JorgeGT entendi tu explicacion por mallas, pero el enunciado del ejercicio me pide hallar por nodos ... y tomar un nodo de referencia en alguno de los bornes de la resistencia de 4ohm y la verdad no se como resolverlo porque nunca resolvi algun ejercicio similar.

    thumb_up0 voto/sflag
    icon

    JorgeGT
    hace 1 semana, 4 días

    Hola Cristian!!!

    Te pego el planteamiento de la solucion por nodos. Recuerda que solo hay que plantear que en cada nodo las sumas de corrientes entrantes y las salientes debe ser igual a cero. El numero de nodos en este circuito es tres y tomaremos unos de ellos de referencia, dice que uno de los de la resistencia de 4 ohm. Bueno pues lo planteo asi y te lo pego.

    Nos vemos!!!



    thumb_up0 voto/sflag
  • icon

    Cristian Alvarez
    hace 2 semanas, 2 días

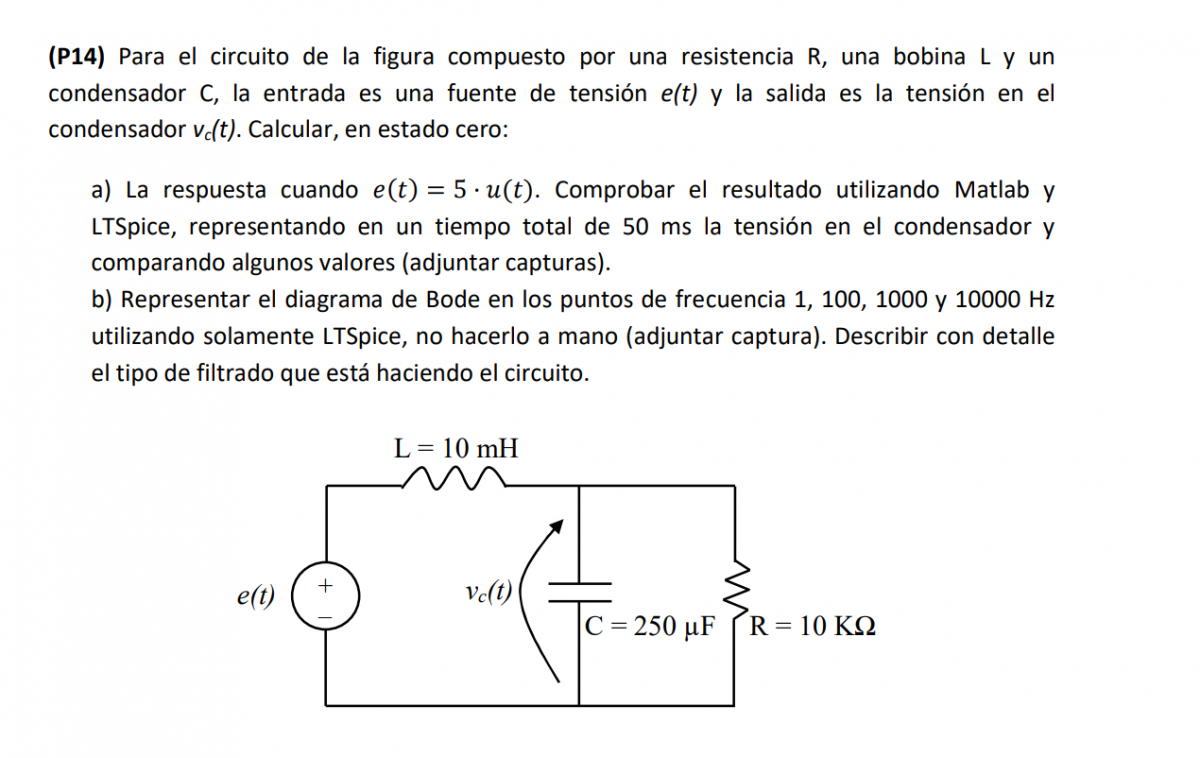

    Buenas tengo este circuito en el cual me pide hallar la función de transferencia de tension Vo/Vi, estaba buscando por internet alguna forma de resolver el ejercicio y no encontre algo que sea similar a lo que me dice mi libro, porque en internet solo hay funcion de transferencia por transformadas de Laplace y yo nunca lleve las transformadas, en este momento lleve el tema de "Analisis de un circuito por el metodo de las corrientes de mallas" intenta hacer mis mallas o tambien por nodos y no pude resolverlo me complique la vida aqui dejo una imagen intentado resolverlo. alguien me podria ayudar por favor.


    replythumb_up0 voto/sflag
    icon

    JorgeGT
    hace 2 semanas, 1 día

    Hola Cristian!!!

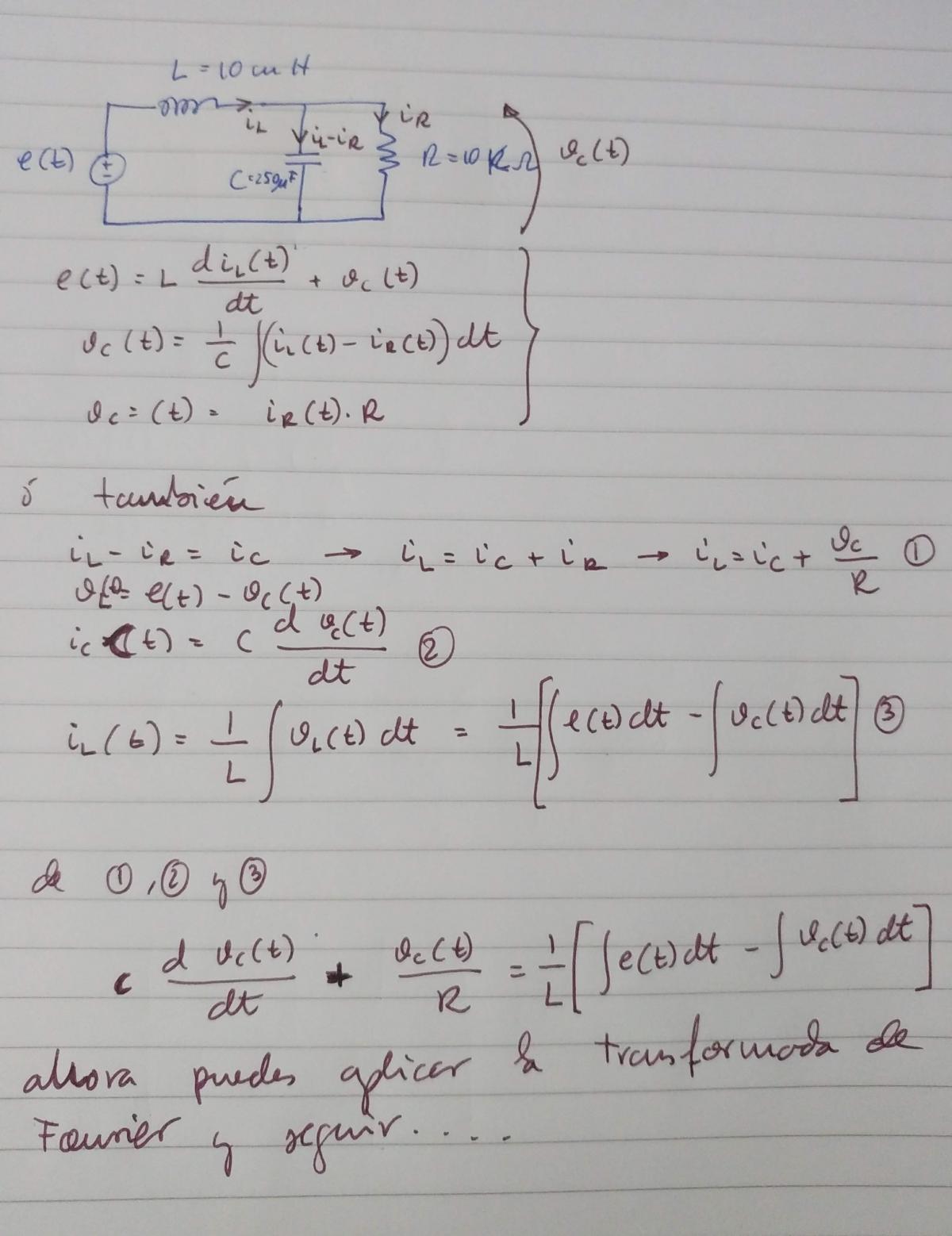

    Es un poco confuso tu planteamiento porque representas unas bobinas pero en las ecuaciones  las consideras como resistencias :(

    Bueno primero las trato como si fueran resistencias pero como no opero luego las trato como bobinas, que es lo que tiene mas sentido porque si hablamos de funcion de trasferencia en general nos referimos a como se comportara un circuito en funcion de algun parametro variable, en este caso de la frecuencia. En las fotos de abajo lo verás.

    Dos cosas, primero aplicar Kirchoff bien, mira mis explicaciones en un ejercicio de hace un dia donde veras como explico el metodo a seguir.

    La segunda: cuando tratemos las bobinas lo haremos como la impedancia que son, es decir como "jwL", un numero imaginario de valor absoluto el producto de la pulsacion (w=2π f) por la admitancia en Hr (Henrios), ¿de acuerdo? EL resultado de Kirchoff son las ecuaciones marcadas con (*). El valor de v0 es aplicar directamente Ohm.

    Bueno pues te pego las imagenes y espero las entiendas bien.

    Un saludo y nos vemos!!!!!


    thumb_up0 voto/sflag
    icon

    Cristian Alvarez
    hace 1 semana, 6 días

    Buenas estimado JorgeGT, le comento que pude resolver el ejercicio aqui le dejo la foto como prueba de eso. gracias por su ayuda.


    thumb_up0 voto/sflag
  • Usuario eliminado
    hace 2 semanas, 2 días

    hola unicos buen dia.
    tengo un ejercicio que no entiendo como hacerlo. estoy empezando con el tema de leyes de kirchhoff y no entiendo como resolverlo me podrías ayudar, seria de gran ayuda. tengo que hallar corrientes y voltajes en este circuito, también tengo que hallar las doce incógnitas.

    replythumb_up0 voto/sflag
    icon

    JorgeGT
    hace 2 semanas, 2 días

    Hola Yineth!!!!

    Para resolver este tipo de problemas yo siempre señalo que hay que ser muy sistematico y tener algunas ideas muy claras.

    - Tenemos que aplicar la ley de ohm en cada malla y obtener un sistema de ecuaciones con igual numero de incognitas que de ecuaciones. El numero de incognitas sera igual al numero de corrientes en cada malla, ok?

    - Para empezar marcaremos un mismo sentido de corriente en cada malla en todas las mallas, yo siempre elijo el sentido horario, pero podria elegir el contrario, da igual. Ocurre asi que las ramas que son contiguas a dos mallas les atraviesan dos corrientes, una la que estamos estudiando y otra la de la contigua, que ira en sentido contrario a la nuestra, siempre sera asi si hemos marcado el mismo sentido en las corrientes de malla.

    - Ahora planteamos la ley de Ohm en cada malla, a la izda del igual, con signo + los generadores que favorecen el sentido de la malla que estamos estudiando, la corriente sale por su +, y con signo - el resto, si lo hay (si no hay generadores pondremos un cero claro). A la derecha del igual pondremos la corriente de la malla multiplicada por la suma de todas las resistencias (o impedancias si tuvieramos generadores variables, funcion de t), menos la corriente de cada rama contigua por la suma de las resistencias contiguas (esto se repetiria por todas las ramas contiguas a la malla en estudio)

    Acabamos de obtener tantas ecuaciones como mallas y tantas corrientes. Resolvemos por cualquiera de los metodos matematicos conocidos.

    Puede que alguna corriente salga negativa: eso significa que en la realidad va en sentido contrario al que inicialmente marcamos.

    Para calcular la corriente en cada rama solo habra que tener cuidado con la ramas contiguas a varias mallas porque por ellas circulara la corriente diferencia de ambas mallas.

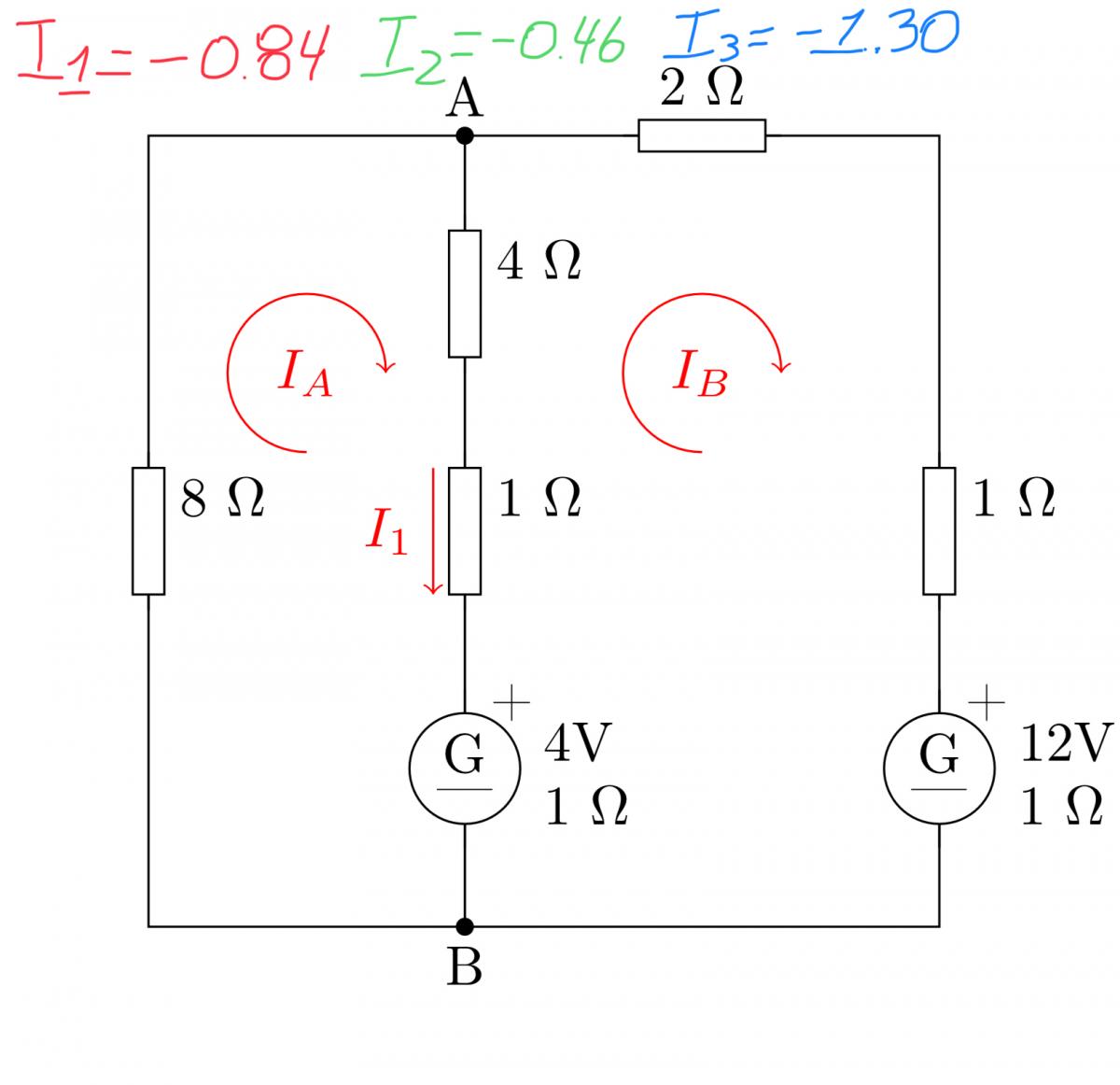

    ¿Entendido? Es mas complicado de entender sin ver una explicacion grafica. Aqui te la pongo para tu ejercicio.

    Nos vemos!!!!!!




    thumb_up0 voto/sflag
